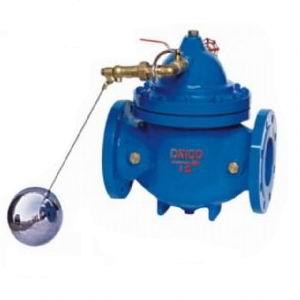

 水力控制閥就是水壓控制的閥門，水力控制閥由一個主閥及其附設的導管﹑導閥﹑針閥﹑球閥和壓力表等組成。根據使用目的﹑功能及場所的不同可演變成遙控浮球閥﹑減壓閥﹑緩閉止回閥﹑流量控制閥﹑泄壓閥﹑水力電動控制閥、水泵控制閥等。水力控制閥前要安裝過濾器，并應便于排污的要求。本類閥門在管道中一般應當水平安裝。水力控制閥是一種利用水自潤式閥體，無須另加機油潤滑，如遇主閥內零部件損壞時，請按下列指示進行拆卸。但在工程中應用水力控制閥時，還存在一定誤區，如閥的適用條件，閥的設計選用要求，安裝要點等，為此，本文擬以 CECS 標準《水力控制閥應用設計規程》（送審稿）為基礎，結合本人的體會來闡述上述諸方面的{TodayHot}問題。水力控制閥是以管道介質壓力為動力，進行啟閉、調節的閥門。它由一個主閥和附設的導管、針閥、球閥和壓力表等組成、根據使用的目的、功能場所的不同，可演變成遙控浮球閥、減壓閥、緩閉止回閥、流量控制器、泄壓閥、水力電動控制閥、緊急關閉閥等。導閥隨介質的液位和壓力的變化而動作，由于導閥種類很多，可以單獨使用或幾個組合使用，就可以使主閥獲得對水位和水壓及流量等進行單獨和復合調節的功能。但主閥閥體類似截止閥，閥門全開時，其壓力損失比其他閥門要大得多，且各個開度損失系數越是與全閉狀態接近，越是劇增，閥門口徑越大就越顯著。具有上述特性的閥門，在接近閥瓣的動作加速，易發生水錘的沖擊，接近全閉時，閥門動作越緩慢越好，于是可在閥瓣上設置節流裝置。另外先導閥的節流和動作部分要盡量避免設置特小口徑的孔口，以免堵塞。必要時要加過濾網，定期檢修及設置旁通管路。水力控制閥分隔膜型和活塞型兩類，工作原理相同，都是以上下游壓力差為動力，有導閥控制，使隔膜（活塞）液壓式差動操作，完全由水力自動調節，從而使主閥閥瓣完全開啟或完全關閉或處于調節狀態。當進入隔膜（活塞）上方控制室內的壓力水被排到大氣或下游低壓區時，作用在閥瓣低部和隔膜下方的壓力值就大于上方的壓力值，從而將主閥閥瓣推到完全開啟的位置：當進入隔膜（活塞）上方控制室內的壓力值處于入口壓力與出口以來中間時，主閥閥瓣就處于調節狀態，其調節位置取決于導管系統中的針閥和導閥的聯合控制作用。導閥可以通過下游壓力的變化而開大或關小其自 |
